İlk kez makine alan işletme için tüm dokuma çevrimini anlamak, yalnızca maksimum hız rakamından daha değerlidir. Pompa, nozül, ağızlık açma, tefeleme, kenar, kesme, atkı algılama, çözgü salma ve kumaş sarma birlikte çalışmalıdır.
DOKUMA ÇEVRİMİ
Atkı bobininden dokunmuş kumaşa
Atkı besleyici ölçülü ipliği depolar ve kıstırıcı üzerinden nozüle verir. Ağızlık açılır; pompa ve nozül atkıyı tarak eni boyunca taşır. Atkı sensörü varışı doğrular, tarak tefeler, makas atkıyı keser ve iki taraftaki leno sistemleri kenarı tutar. Çözgü salma ve kumaş sarma hareketi yönetir, emiş bölgesi suyu azaltır.
POMPA VE NOZÜL
Su jeti nasıl oluşur
Pompa kamı, bağlantı, piston, yay ve giriş/çıkış çekvalfleri emiş ve basınç çevrimini oluşturur. Debi, basınç, jet yönü ve zamanlama iplik, en, hız ve kumaş konstrüksiyonuna göre ayarlanır.
KUMAŞ UYGUNLUĞU
Hidrofobik sürekli filamentler için
Su jetli dokuma çoğunlukla polyester, naylon ve düşük su emişli sürekli filamentlere uygundur. Saf pamuk ve keten su emdiği için bu prosese uygun değildir. İplik durumu, büküm, haşıl, sıklık, en ve kalite de değerlendirilmelidir.
SİSTEM UYUMU
Kararlı dokuma tüm tezgâha bağlıdır
Gövde ve tahrik mekanik kararlılık sağlar. Pompa, nozül, besleyici, kıstırıcı, sensör, makas ve leno atkı ile kenarları yönetir. Ağızlık açma, tefeleme, çözgü salma, sarma, yağlama, kontrol, filtrasyon ve drenaj üretimi destekler.
JTM508 UYGULAMA ÖRNEĞİ
JTM508 sistemleri birlikte nasıl çalışır?
Bu referans örnek, doğrulanmış JTM508 sistem seçenekleri arasındaki çalışma ilişkisini açıklar. Her üretime uygun tek bir ayar değildir.

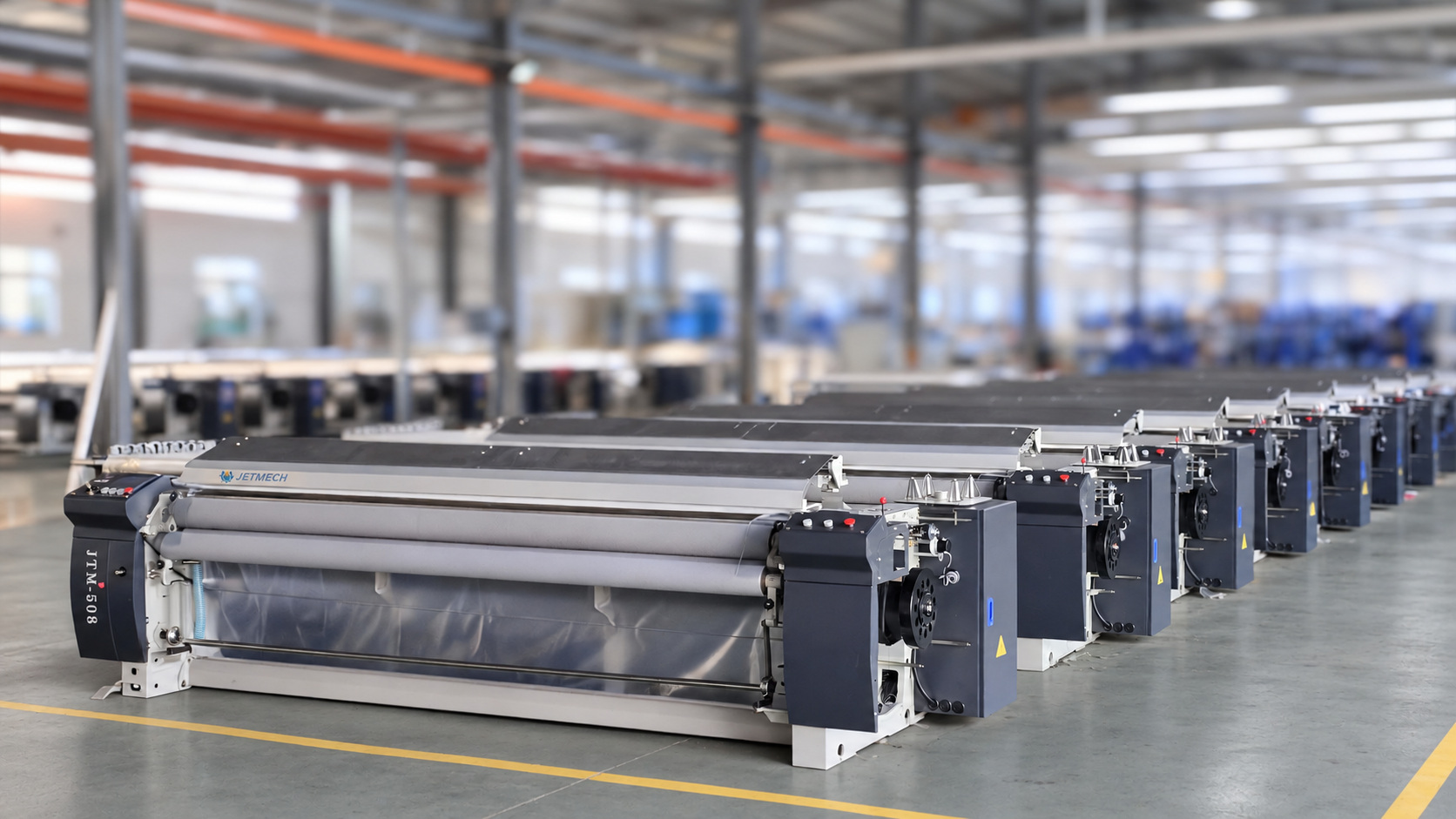

- Model
- JTM508 mekiksiz su jetli dokuma tezgâhı
- Uygun iplik
- Polyester, naylon ve diğer hidrofobik sentetik sürekli filamentler
- Atkı atma
- Kumaş ve atkı planına göre 1 pompa / 2 nozül veya 2 pompa / 2 nozül
- Birlikte çalışan sistemler
- Atkı besleyici, pompa, nozül, atkı dedektörü, ağızlık açma, tefeleme, kesme, kenar, çözgü salma ve kumaş sarma
Nihai su miktarı, basınç ve zamanlama; gerçek iplik, tarak eni, kumaş ve çalışma koşullarına göre ayarlanmalıdır.
Model adından önce kumaşla başlayın
Kumaş konstrüksiyonunu, ipliği, bitmiş eni, örgüyü ve hedef üretimi gönderin. WEAVEMECH proje için önemli sistemleri açıklar.
